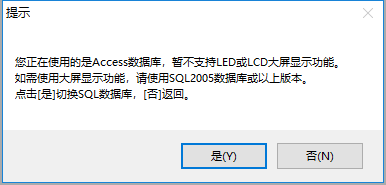

【LCD及LED】此功能需要连接SQL2005或以上版本数据库。

1、LCD大屏显示

名词解释：LCD大屏显示指在电脑显示器或液晶电视上进行大屏显示，一般采用像素是1920×1080

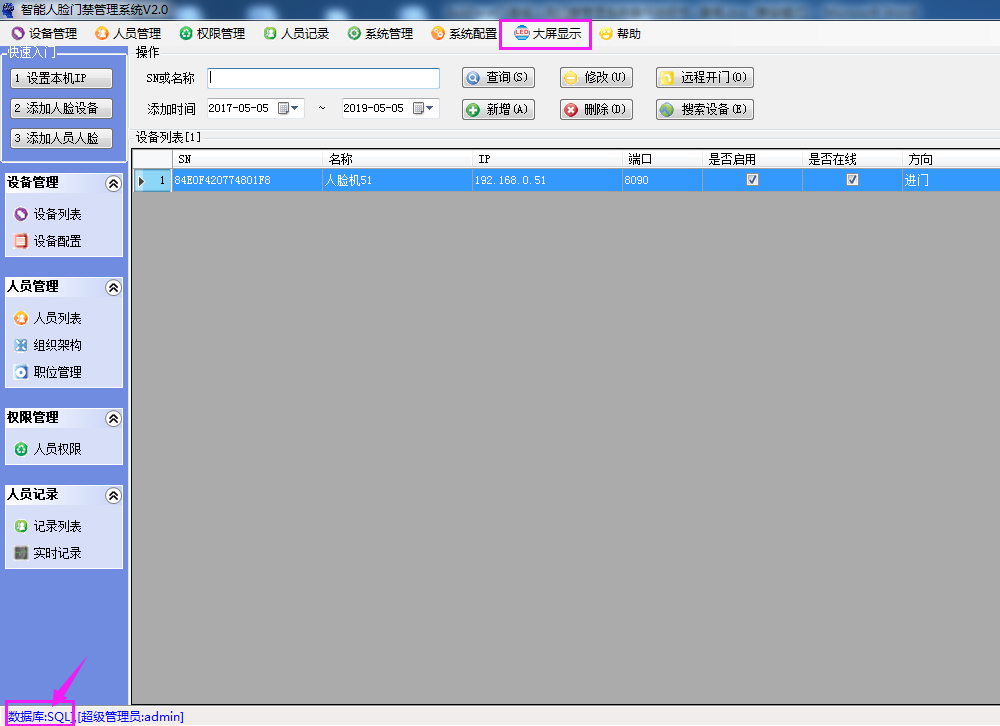

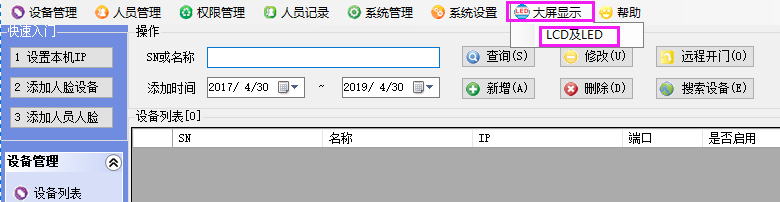

操作方法：只需软件上设置好"部门"和"职位"，然后打开"大屏显示"工具，连接好数据库就可以了，具体步骤如图所示：

                                     （图1）

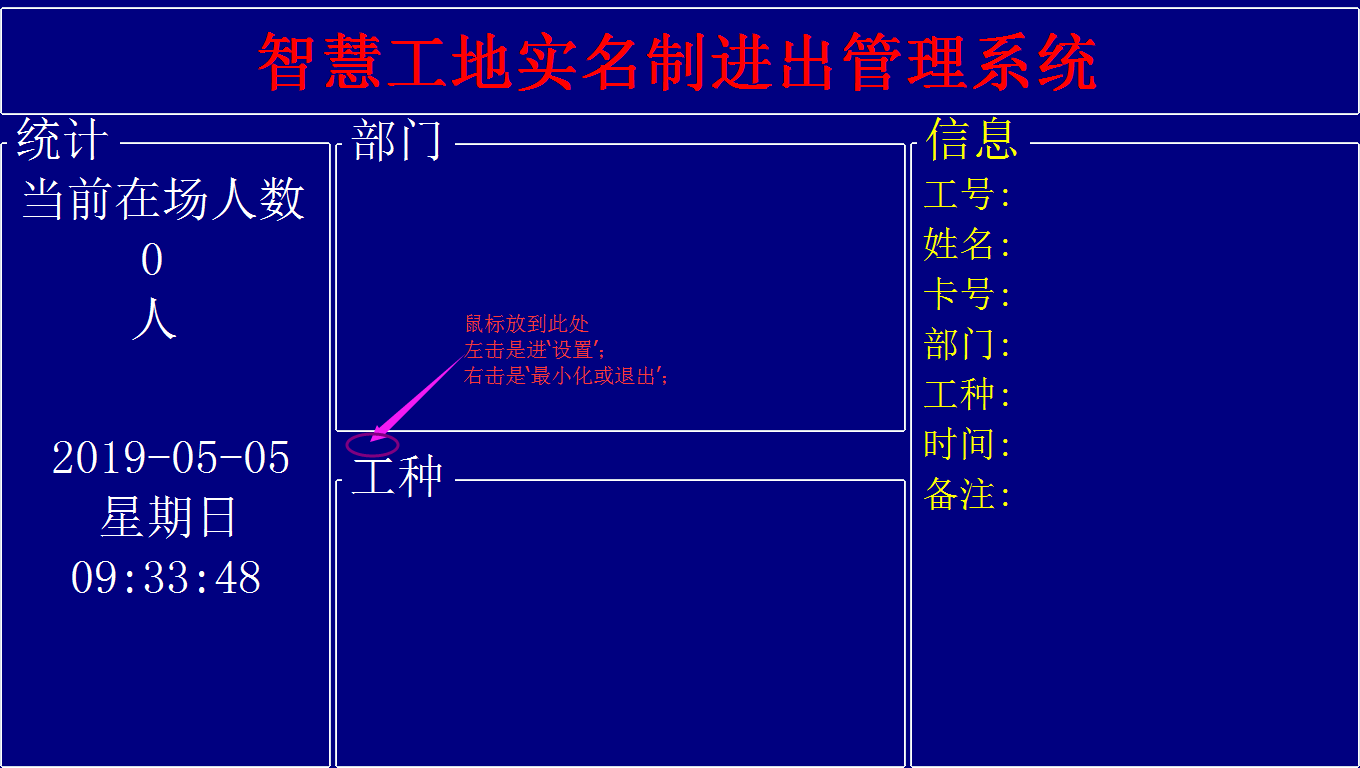

在（图2）所注标记处：左击鼠标进入‘设置界面’（图3），右击鼠标可选择‘最小化或退出’（图4）

(图2)

（图3）

（图4）

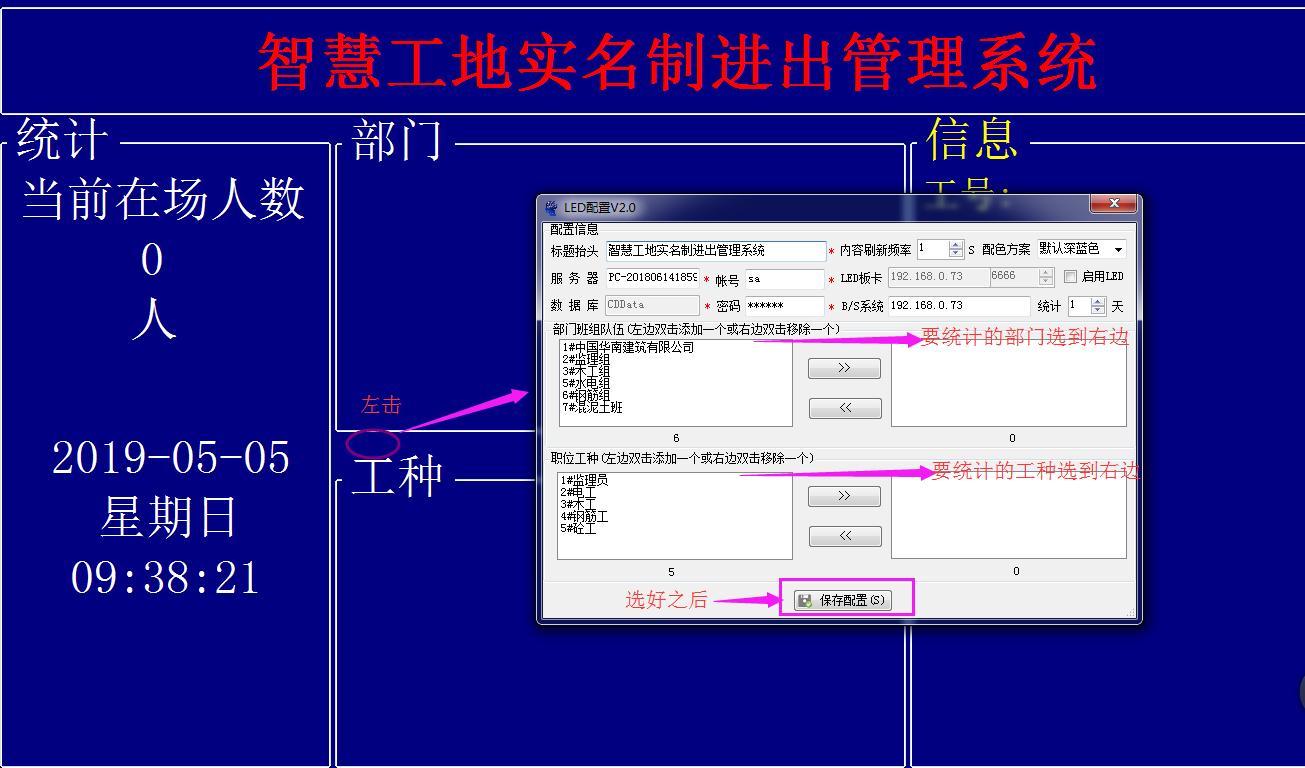

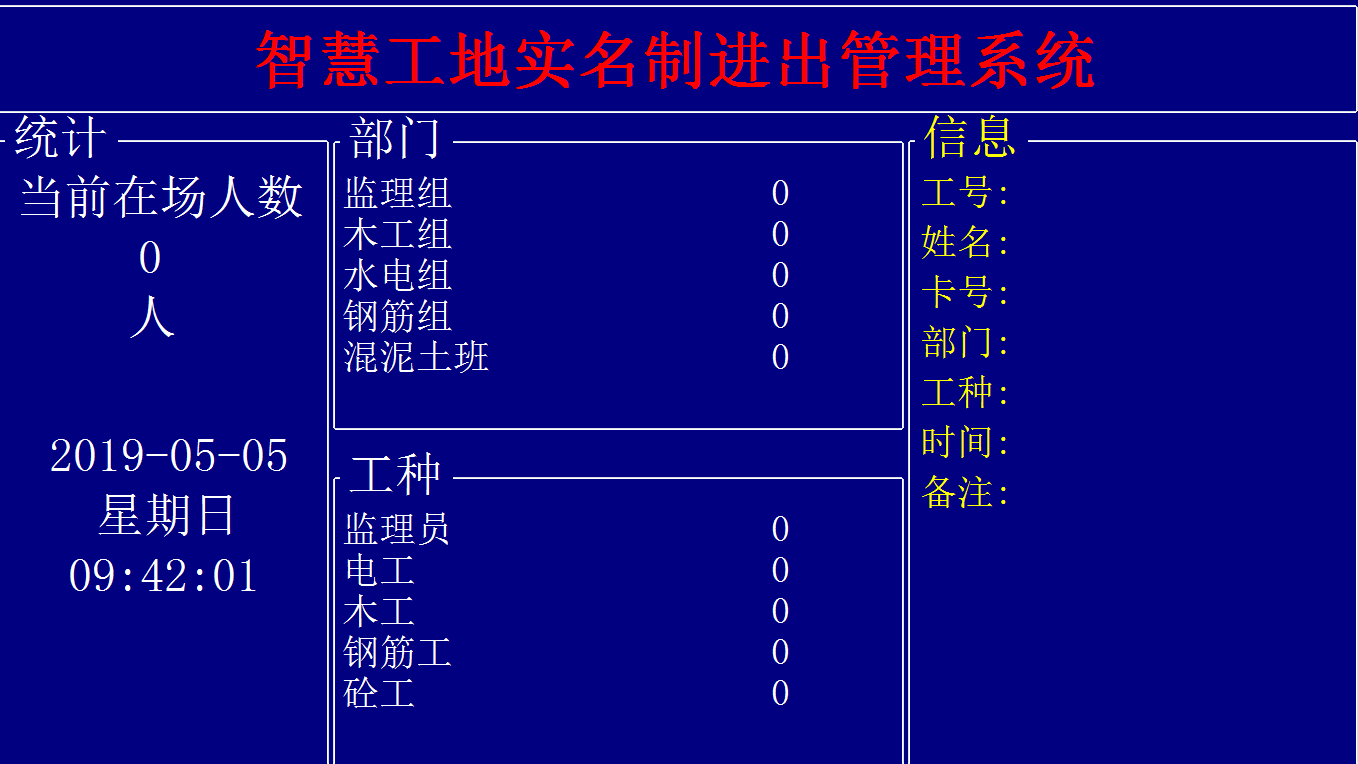

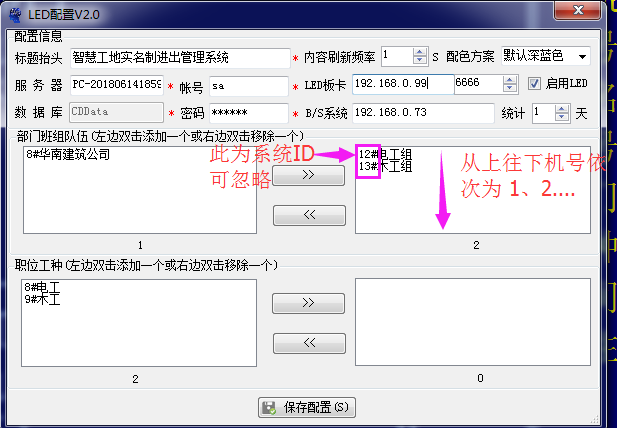

在（图3）界面把要统计的‘部门’、‘工种’选到右边，最后保存配置，软件重启之后，如图5

（图5）

人员若刷脸后，会进行进出门实时统计 备注：首先要定义好设备的进、出门性质，可参考【设备列表】里的修改 （图6）

（图6）

2、LED大屏显示

名词解释：LED大屏显示指在外挂LED屏上进行大屏显示，一般采用P10单红屏。

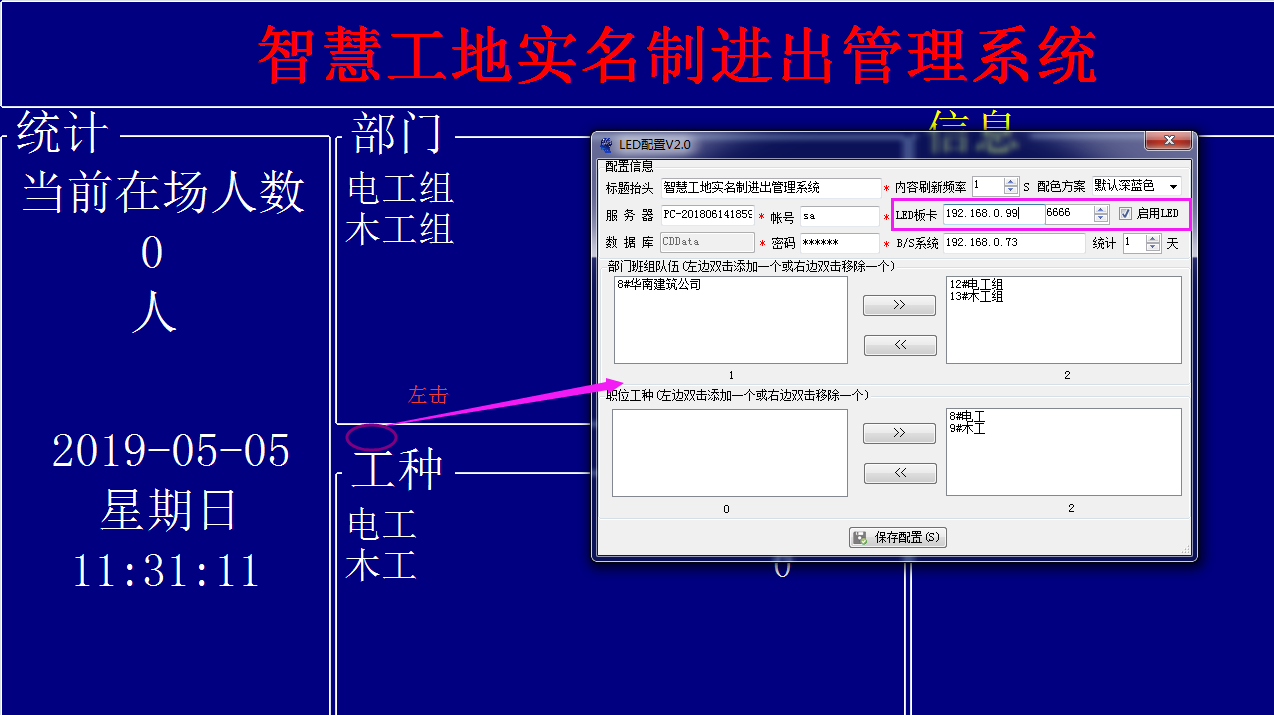

使用LED大屏显示前请按照LCD大屏显示操作进行‘部门’、‘工种’设置，然后设置好LED控制卡的IP/端口---启用LED 如下图。

2.1 LED控制卡购买说明

实时协议通讯（电脑屏幕最小化不影响外挂LED屏显示效果）的LED控制卡采用的是视展控制卡，控制卡及控制卡连接LED屏配置技术问题请联系：
视展宏图(北京)电子科技有限公司http://www.ledvs.com

网站上有联系方式http://www.ledvs.com/page/contact/contact.php

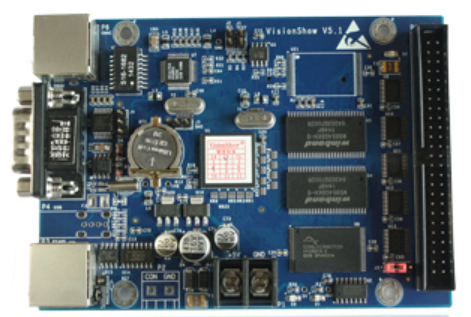

2.1.1LED控制卡型号：S1141，图片如下：

2.1.2 HUB转接板型号：

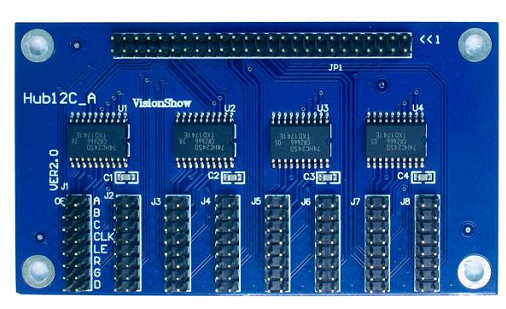

a、P10屏（一般工地常用的就是P10单红屏）采用型号：HUB12C-A（如果LED单元板是强力巨彩的，请提前告知视展），图片如下

b、F3.75屏（不常用）采用型号：HUB08A

2.2 LED屏设置说明（仅供参考P10单红屏）

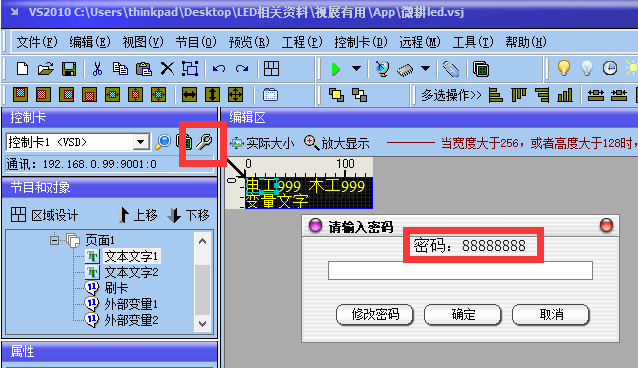

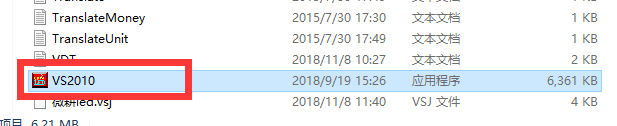

打开视展LED设置软件：VS2010

密码：88888888

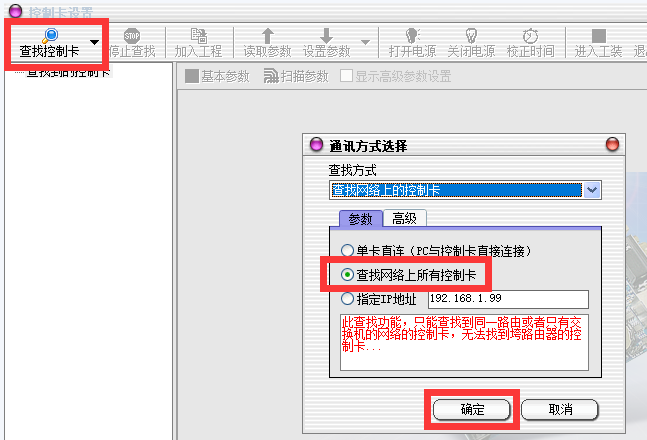

查找控制卡

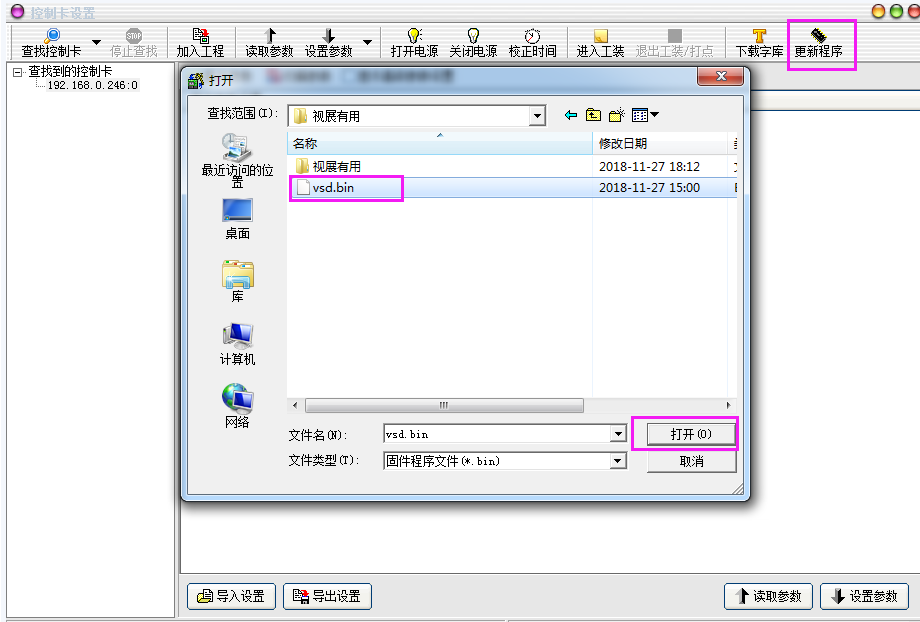

更新程序

更新程序之后的控制卡型号：

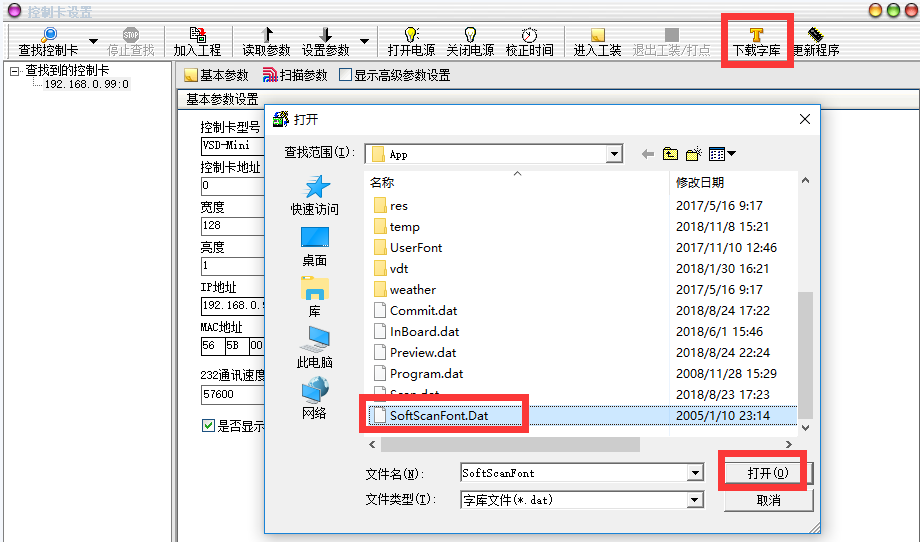

下载字库

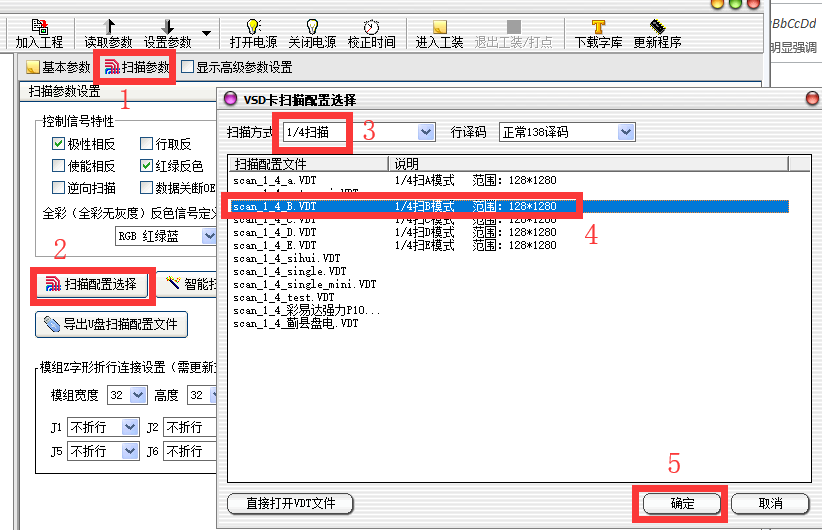

设置扫描参数

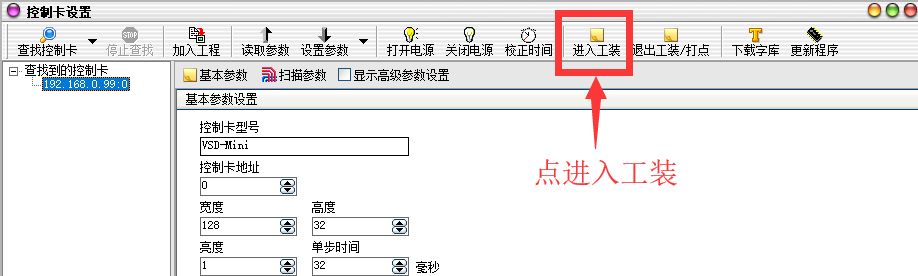

测试LED屏

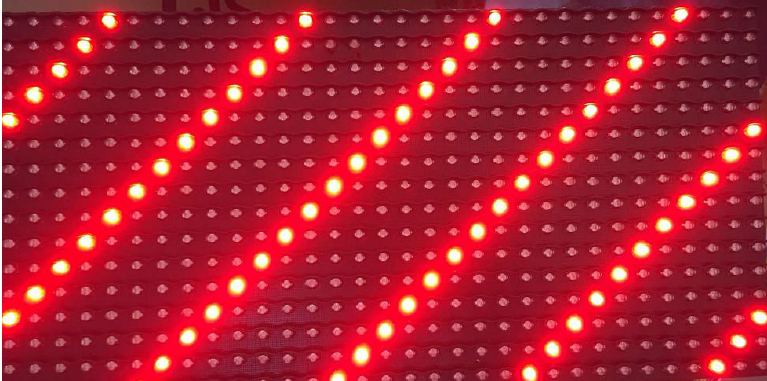

此时LED屏会显示如下图：滚动的斜线

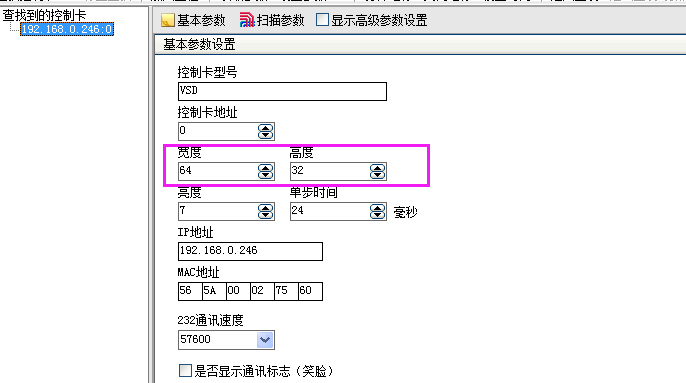

设置LED屏的高度和宽度（要填实际大小）

LED   32*2=64  16*2=32

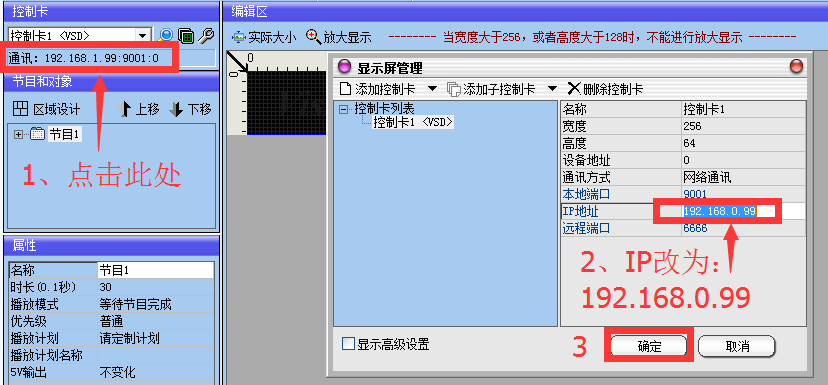

准备工作：LED控制卡的IP，改成自己需要的IP（如图）

添加‘场内总人数’标签

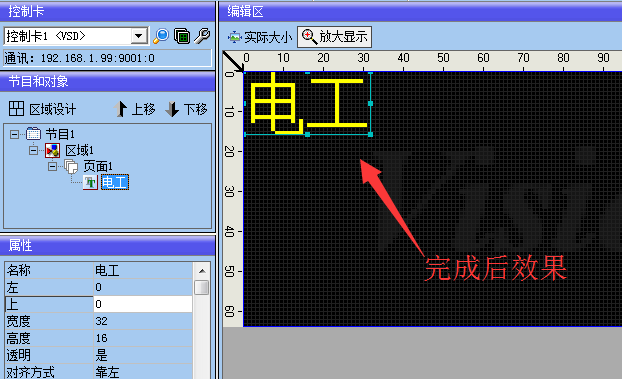

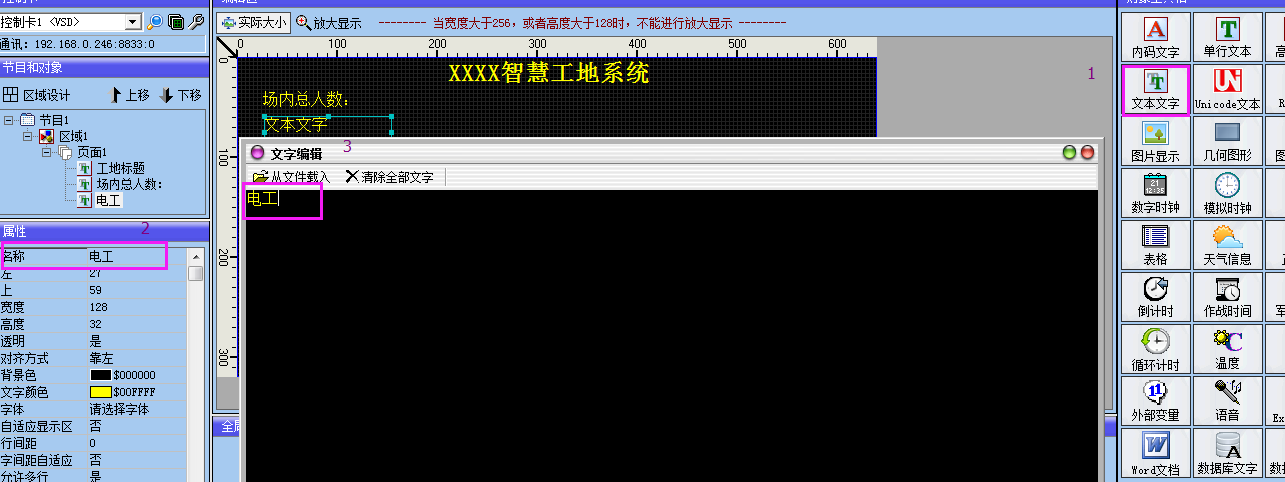

添加‘工种’----添加‘电工’

其他‘工种’添加如上操作

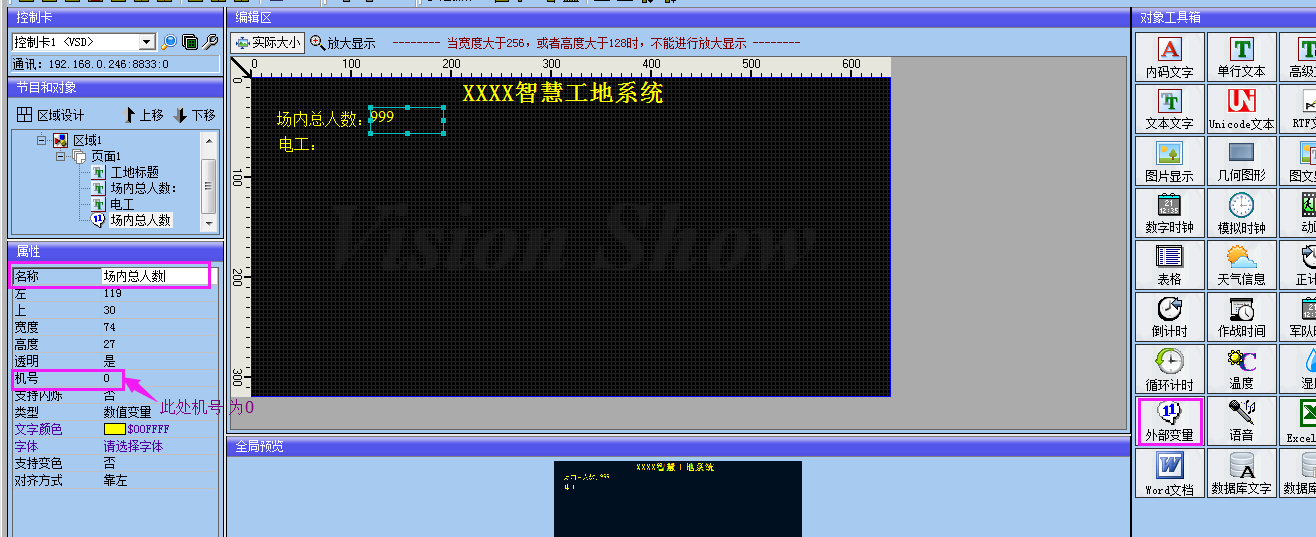

添加刷卡变量----添加场内人数变量（默认机号为0如图）

添加工种人数变量（注意机号要一一对应）

备注：部门或工种按顺序选到右边和LED软件里添加的工种变量里的机号要对应

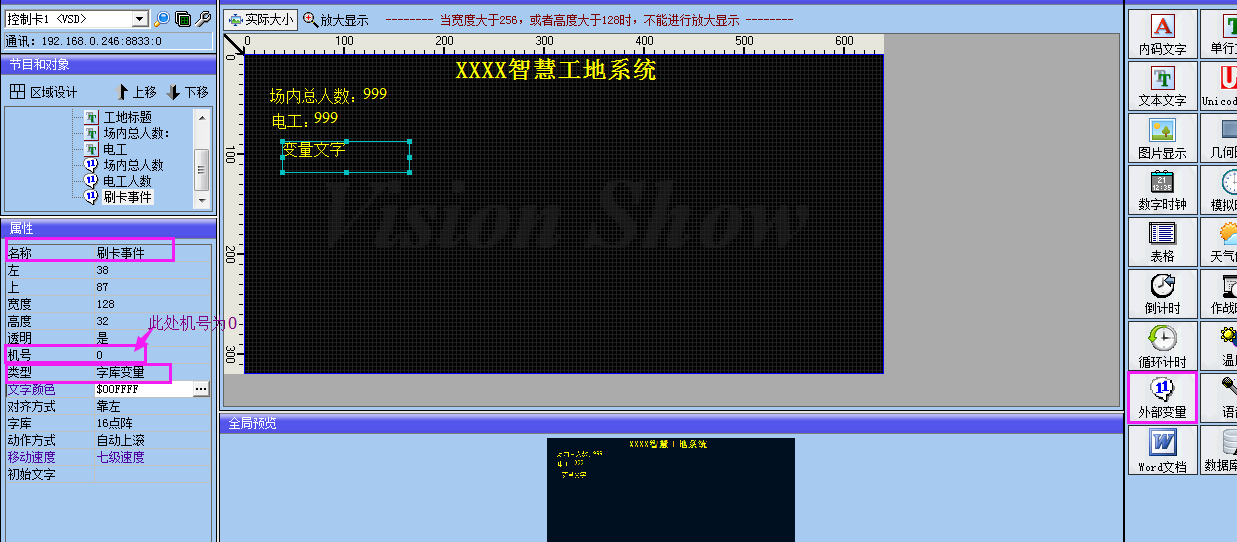

添加刷卡事件变量

注意：实时刷卡通行记录的变量类型要选择“字库变量”，机号选择“0”

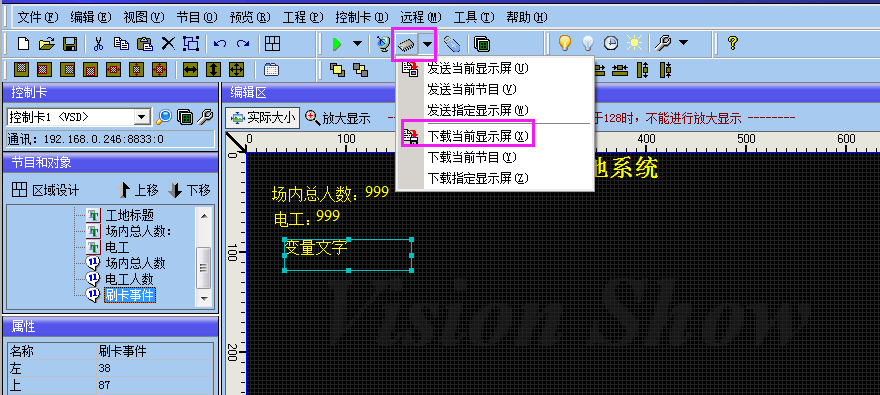

将设置好的LED屏界面下发到LED屏

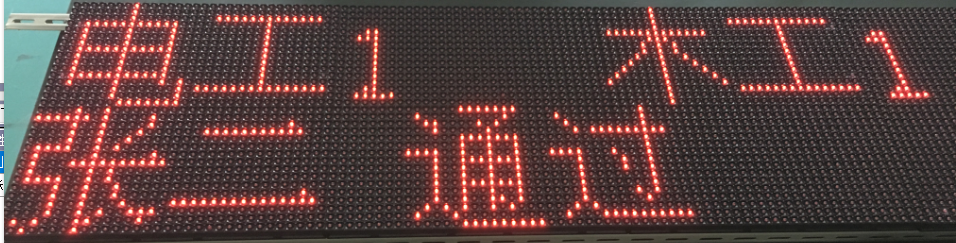

下载完成后，LED屏显示效果如下：

完成后LED显示效果如图所示
