LED控制卡购买说明(参考)

实时协议通讯的LED控制卡采用的是视展控制卡，控制卡及控制卡连接LED屏配置技术问题请联系：

视展宏图(北京)电子科技有限公司http://www.ledvs.com

网站上有联系方式http://www.ledvs.com/page/contact/contact.php

LED控制卡型号：S1141，图片如下：

HUB转接板型号：

a、P10屏（一般工地常用的就是P10单红屏）采用型号：HUB12C-A（如果LED单元板是强力巨彩的，请提前告知视展），图片如下

b、F3.75屏（不常用）采用型号：HUB08A

1、设置LED控制卡参数

注意：将电脑IP改为： 192.168.0.56

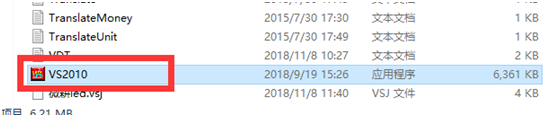

打开LED设置软件：VS2010

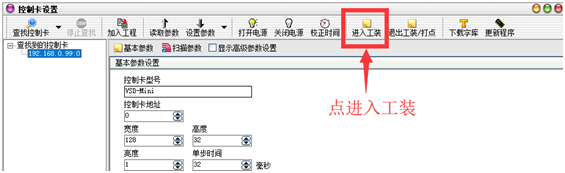

1.1打开控制卡设置

密码：88888888

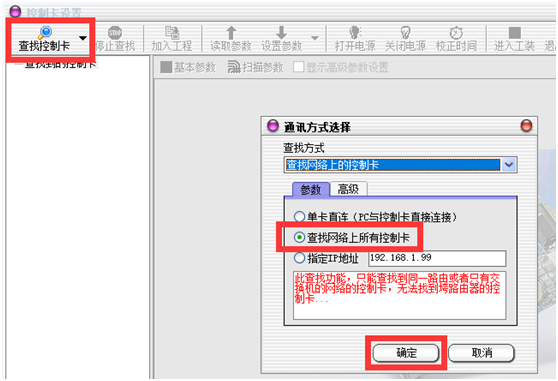

1.2查找控制卡

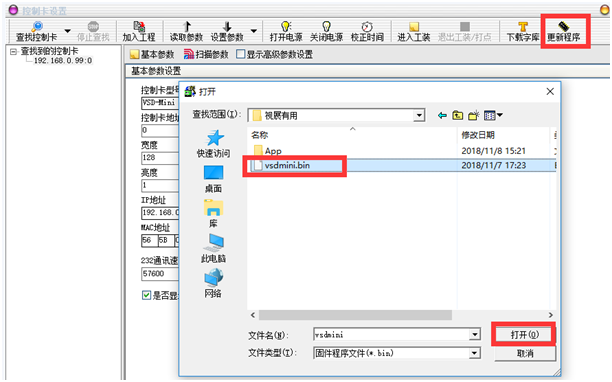

1.3更新程序

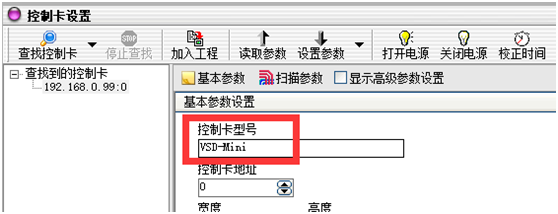

更新程序之后的控制卡型号：

1.4下载字库

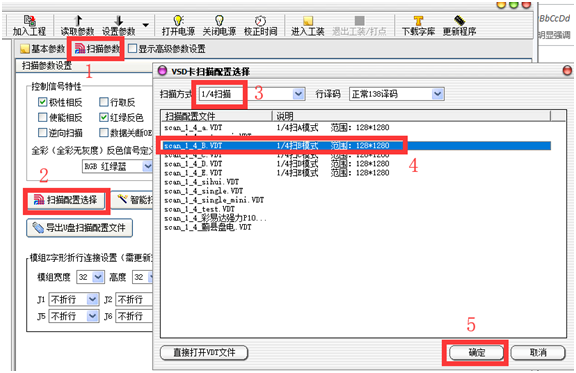

1.5设置扫描参数

1.6测试LED屏

此时LED屏会显示如下图：滚动的斜线

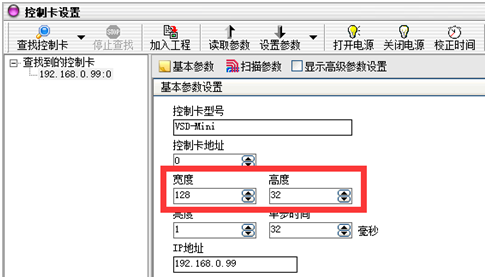

1.7设置宽度和高度

LED   32*4=128   16*2=32

2、节目页面设置

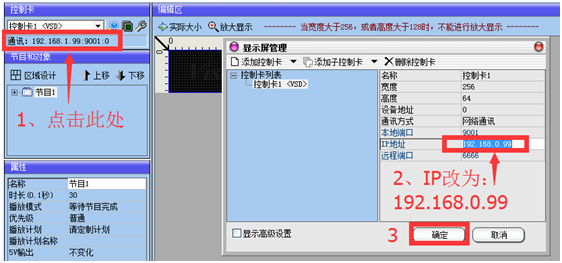

准备工作：LED控制卡通讯设置

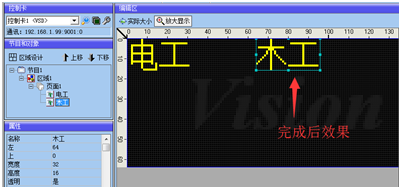

2.1添加工种

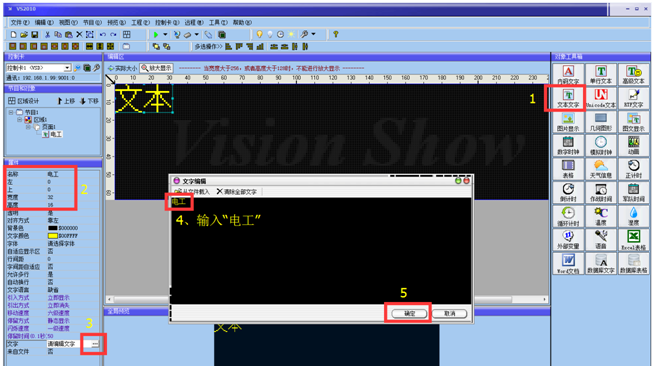

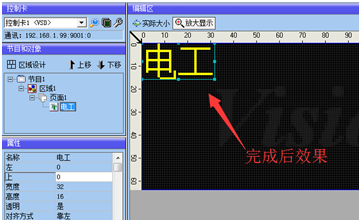

2.1.1添加“电工”

2.1.2添加“木工”

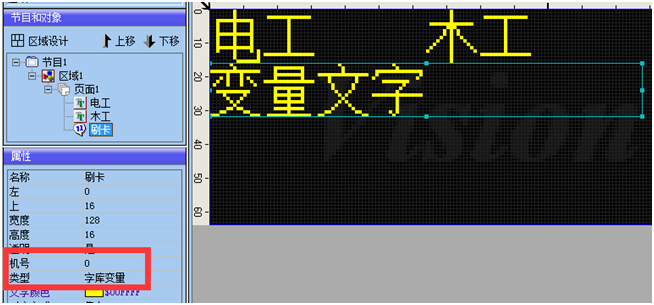

2.2添加刷卡变量

注意：实时刷卡通行记录的变量类型要选择“字库变量”，机号选择“0”

2.3添加场内人数变量

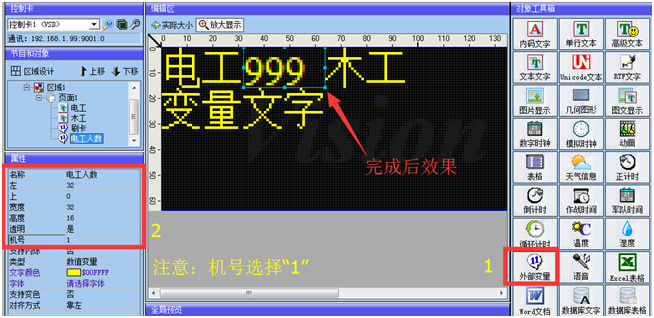

2.3.1添加场内电工人数变量

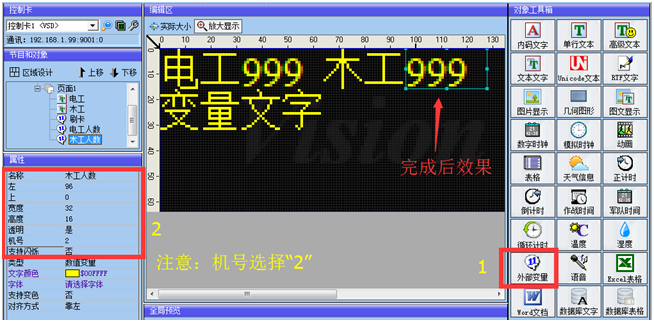

2.3.2添加场内木工人数变量

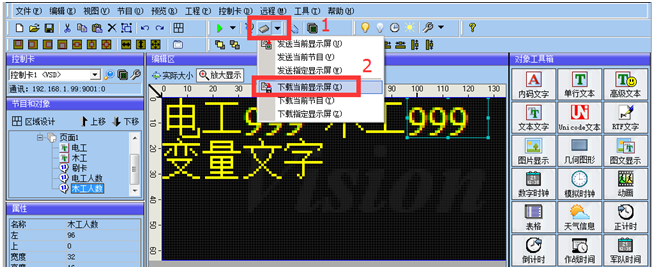

2.4将设置好页面之后，下载到LED屏

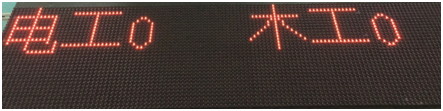

下载完成后，LED屏显示效果如下：

3、门禁软件设置

3.1部门添加：

3.2添加门禁控制器、添加用户分配部门、添加权限（略）

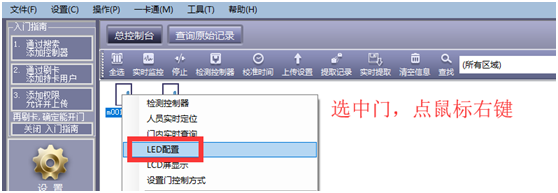

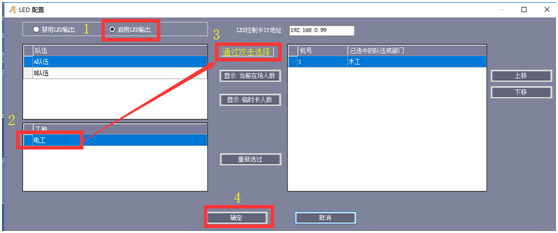

3.3软件LED配置

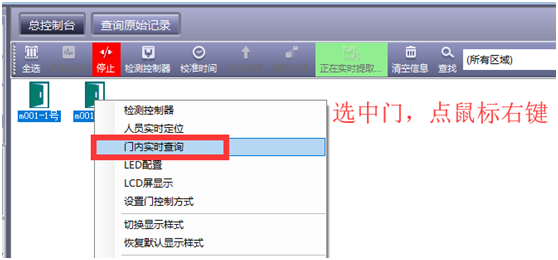

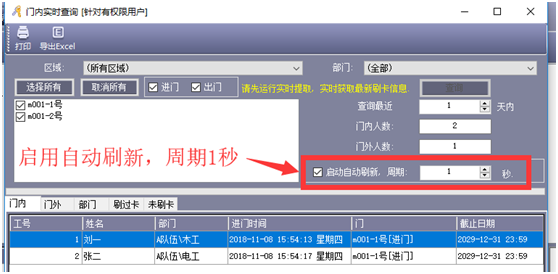

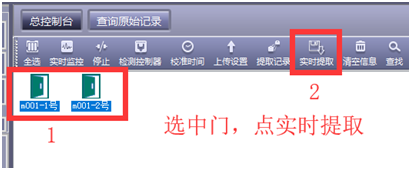

3.4打开实时提取，开启门内人员查询

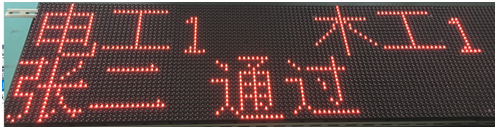

3.5完成后LED实时显示效果：

完成以上操作，刷卡即可实时显示场内人数和通行记录：
